連接器怎么進行分類,雙排排針會分在哪一類

文章出處:軒碩電子 | 作者:軒碩電子 | 發表時間:2022-07-26

  連接器在電子類產品、數碼類產品是經??吹降?,例如:USB連接器、IC插座適配器、雙排排針連接器等,前面說的三種連接器都分別用在不同類型的產品,接下來看看相關內容連接器怎么進行分類,雙排排針會分在哪一類。


  一、 連接器的定義


  連接器是我們每天使用或接觸的電氣或電子設備中的一個重要組件。電子工程師選擇的正確連接器取決于項目、應用或環境的需要。


  二、什么是電子連接器


  電子連接器是將兩個設備連接在一起并為電壓、電流或信號從一個設備流向另一個設備提供橋接的組件。大多數連接器由兩部分組成:公插頭和母插座。傳統上,為了便于識別,電子連接器用極性表示,并分為公插頭和母插頭。


  三、連接器分為公插頭和母插頭,通常稱為:公插頭、母插座


  1、公插頭


  插頭或電子連接器外殼的陽插頭部分通常包含觸點,觸點或插腳為金屬實心突出部分,電線與之相連。


  2、母插座


  插座或電子連接器的母部分包含空心金屬觸點。陰觸點用于固定陽觸點。當組合電子連接器的公零件和母零件時,它們是匹配的。



  四、連接器安裝類型分類


  1、電纜到面板(也稱為線到板)


  2、電纜到電纜(也稱為線到線)


  3、電纜到板(也稱為線到板)


  4、板到板


  五、連接器根據其功能分類


  1、IC插座分為14類:DIL&;SIL引線框架、DIL插座、DIL引腳基座、DIMM插座、IC插座提取器、IC插座適配器、PLCC插座、SIL插座、SIMM插座、離散插座、原型插座、振蕩器插座、晶體管插座、測試和燒錄基座。


  2、USB接口和D-sub連接器分為24類:amp端子、D-sub連接器后殼體、D-sub連接器套件、D-sub連接器附件、,IDC D-sub連接器、micro USB接口、Mini USB連接器、PCB D-sub連接器、SCSI連接器、SCSI連接器后殼體、USB A類接口、USB B類接口、USB C類接口、USB接口附件、壓接D-sub連接器、內存和SIM卡連接器內存和SIM卡連接器附件、帶引線的D-sub連接器、彈簧端子D-sub連接器、,帶電連接器、焊接D-sub連接器、纏繞D-sub連接器、螺釘端子D-sub連接器、邊緣連接器。


  3、印刷電路板連接器分為26類:DIN 41612連接器、DIN 41618連接器、DIN 41622連接器、din41617板對板連接器、FPC連接器、IDC連接器、LVDS連接器、PCB DIN連接器附件、PCB接線板、,PCB板DIN連接器觸點,PCB連接器外殼,RITS連接器,XFP和SFP蓋,XFP和SFP蓋和連接器組件,XFP和SFP蓋附件XFP和SFP連接器,印刷電路板連接器套件,印刷電路板針座附件,雙排排針連接器和插座條,插座端子,板對板連接器,板對板連接器,功率元件套管、短路帽、背板連接器、背板附件。


  4、圓形連接器分為9類:DIN連接器、RJ45連接器、軍用圓形連接器、圓形連接器后殼、圓形連接器密封件、圓形連接器插件、圓形連接器接觸芯、圓形連接器適配器、工業自動化圓形連接器。

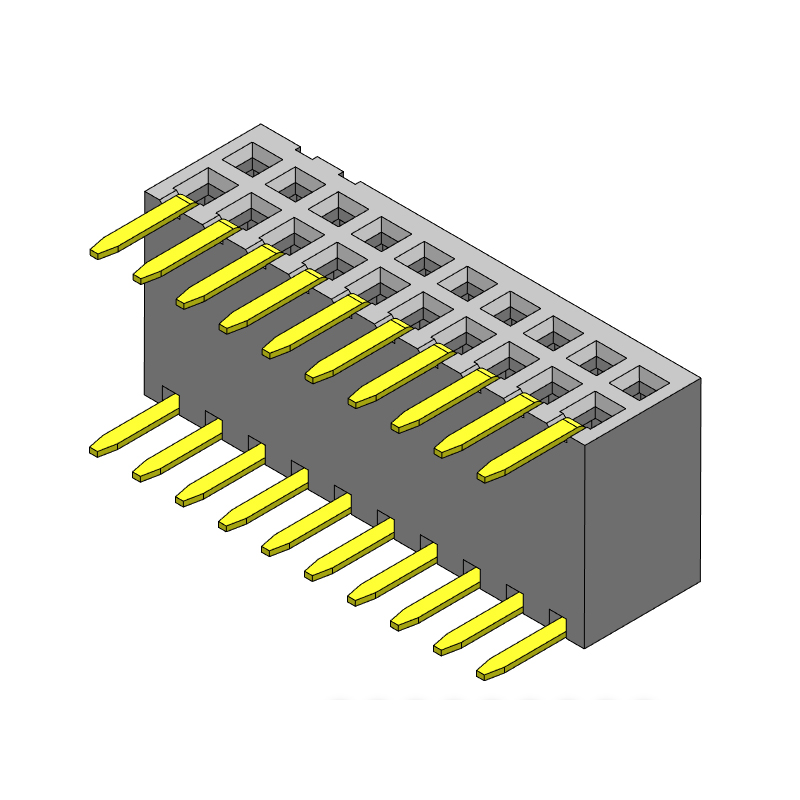

  綜合以上內容,連接器用的產品像USB類型的經常都可以看到的,可以按安裝分類、按功能分類,其中雙排排針連接器分在了印刷電路板連接器類型。
